网络布线产品全解析 从线缆到配件的完整指南

在构建稳定、高速的局域网或数据中心时，网络布线产品是物理层的基础。它们决定了信号传输的质量、带宽上限以及未来升级的灵活性。本文将系统梳理主流的网络布线产品，包括线缆、连接硬件、配线设备及辅助工具，帮助您搭建可靠的网络骨架。

一、核心传输介质：双绞线与光纤

1. 双绞线（铜缆）

双绞线是成本最低、应用最广的布线产品，通过两根绝缘铜线相互缠绕抵御电磁干扰。按性能等级分为：

• Cat5e（超五类）：支持1Gbps至100米，适用于百兆/千兆网络，已逐步被淘汰。
• Cat6（六类）：支持1Gbps至100米、10Gbps至55米，带宽250MHz，性价比高，家庭/中小企业主流。
• Cat6a（超六类）：支持10Gbps至100米，带宽500MHz，抗干扰更强，常用于数据中心。
• Cat7/Cat7a：屏蔽型（S/FTP），支持10Gbps以上，但接口非标准RJ45，需专用连接器。
• Cat8：支持25G/40Gbps至30米，用于短距离数据中心汇聚。

屏蔽 vs 非屏蔽：STP/FTP带有金属屏蔽层，适合强干扰环境；UTP无屏蔽，安装简单，成本低。

2. 光纤

光纤利用光信号传输，具有带宽高、距离远、抗干扰等优点。

• 单模光纤（SMF）：纤芯9μm，使用激光光源，传输距离可达10-100km，用于城域网/长途骨干。
• 多模光纤（MMF）：纤芯50/62.5μm，使用LED/VCSEL光源，OM3/OM4支持10G至300-400米，OM5支持短波分复用。

光纤跳线类型：LC、SC、ST、FC、MPO/MTP（多芯高密度）。

二、连接与端接产品

1. 铜缆连接器

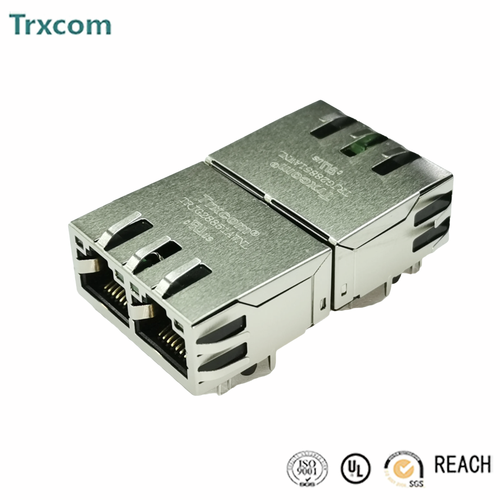

• RJ45水晶头：8P8C接口，分非屏蔽和屏蔽款；Cat6/6a需用分体式或错位式水晶头以减少串扰。
• RJ45模块：墙面面板或配线架用的信息模块，需打线安装，分打线式和免打线式。
• 免工具Keystone模块：方便现场端接，可靠性高。

2. 光纤连接器与接头

• 光纤连接器：LC（小方口，1.25mm插芯）、SC（大方口，2.5mm插芯）、FC（螺纹）、ST（卡口）。
• 光纤尾纤：一端带连接器，另一段裸纤用于熔接。
• 光纤法兰盘/适配器：用于连接两根跳线，如LC-LC双工适配器。

3. 其他端接配件

• 配线架：铜缆24/48口配线架、光纤ODF配线架，用于集中管理端接。
• 理线架：整理跳线，维持弯曲半径。
• cable ties / 魔术贴：捆扎线缆，避免过紧影响性能。

三、布线系统辅助产品

• 线槽与线管：PVC槽、金属桥架，用于明装或吊顶内走线，保护线缆。
• 面板与底盒：墙面安装，配合模块使用。
• 标签系统：标识两端端口，便于维护，如旗帜标签、热缩管标签。
• 测试工具：
• 测线仪：检测线序、通断。

• 认证测试仪：Fluke DSX系列，测试插入损耗、回波损耗、串扰等参数，确保符合ISO/TIA标准。

• 光功率计与红光笔：测量光衰、查找断点。

• OTDR：光时域反射仪，定位光纤事件点。

• 安装工具：打线刀、剥线钳、压线钳、光纤熔接机、研磨机。

四、如何选择网络布线产品

1. 确定需求：当前带宽、未来升级计划、传输距离。例如家庭千兆可选Cat6，企业万兆骨干选Cat6a或OM4光纤。
2. 预算与寿命：隐形工程建议一次到位，优先Cat6a或光纤，降低重复施工成本。
3. 认证与标准：产品应符合TIA/EIA-568、ISO/IEC 11801标准，选择UL/ETL认证。
4. 环境因素：电磁干扰强用屏蔽系统；潮湿/户外需防护套管和防水接头。
5. 品牌与兼容性 ：不同品牌链路性能有差异，尽量统一品牌，混用需测试。

五、

网络布线产品是构建任何网络的基石。从双绞线的类别选择到光纤的芯径与连接器，从配线架的理线到测试工具的精准验收，每个环节都关乎网络的稳定与速度。合理规划布线系统，不仅能满足当前需求，更能为未来十年的升级预留空间。记住：布线是隐蔽工程，一次做对，省心十年。
